Istoria electrocardiogramei: de la Einthoven la monitoarele de azi

Electrocardiograma (EKG sau ECG) este înregistrarea grafică a activității electrice care însoțește fiecare bătaie a inimii. Fiecare contracție pornește dintr-un semnal electric minuscul, iar acesta se propagă prin mușchiul cardiac și ajunge, atenuat, până la piele. Electrozii plasați pe corp captează aceste variații, iar aparatul le transformă într-o linie ondulată, cu vârfuri și văi care au nume și semnificații. Astăzi examenul durează câteva minute și nu doare, dar drumul până la el a durat aproape un secol de experimente.

Articolul urmărește povestea aparatului, de la primele observații despre electricitatea animală până la ceasurile și petecele care monitorizează ritmul inimii zi și noapte. Textul este informativ și general; el nu înlocuiește consultul medical și nu oferă criterii pentru a-ți interpreta singur un traseu. Pentru contextul mai larg al marilor schimbări din medicină poți citi istoria marilor descoperiri medicale.

Primele experimente: electricitatea din mușchi

Ideea că trupul produce electricitate a apărut în secolul al XVIII-lea, când cercetătorii au observat că mușchiul unei broaște se contractă dacă este atins de un metal. Experimentele au stârnit controverse între cei care credeau într-o „electricitate animală” și cei care o considerau un efect al metalelor, dar discuția a deschis un domeniu nou: fiziologia electrică.

În secolul al XIX-lea, aparatele de măsură au devenit tot mai sensibile. S-a arătat că și inima unui animal produce variații electrice la fiecare bătaie. Un moment important a fost cel din 1887, când fiziologul Augustus Waller a înregistrat pentru prima dată activitatea electrică a inimii unui om, prin electrozi puși pe piept și pe spate, folosind un instrument numit electrometru capilar. Traseul obținut era însă neclar, întârziat și greu de folosit în practică. Instrumentul avea o inerție mare: coloana de mercur din tub nu putea urmări rapid schimbările, așa că forma reală a semnalului se pierdea.

Lecția acestei perioade este valabilă și azi în multe domenii: o observație corectă nu devine instrument medical până când nu poate fi măsurată suficient de fidel și repetat. Pentru EKG, piesa lipsă era un aparat rapid și sensibil.

Galvanometrul cu fir al lui Einthoven

Medicul și fiziologul olandez Willem Einthoven a început să lucreze la problema aceasta la finalul secolului al XIX-lea. Soluția lui a fost galvanometrul cu fir: un fir extrem de subțire, din cuarț acoperit cu metal, întins între polii unui magnet puternic. Când un curent foarte mic trecea prin fir, acesta se deplasa lateral, iar mișcarea lui era proiectată cu ajutorul unei lumini pe o hârtie fotografică aflată în mișcare.

Prin 1901–1903 aparatul a început să producă traseuri clare ale activității inimii. Primele variante erau uriașe: cântăreau câteva sute de kilograme, cereau mai multe persoane pentru funcționare și un sistem de răcire cu apă pentru electromagnet. Pacienții își scufundau uneori mâinile și piciorul în recipiente cu soluție sărată, care serveau drept electrozi. Traseele erau transmise inițial prin cabluri telefonice de la spital la laborator, ceea ce poate fi considerat un strămoș al electrocardiogramei transmise la distanță.

Einthoven a stabilit și denumirile undelor, folosind literele P, Q, R, S și T, care sunt folosite și astăzi. Pentru realizările lui a primit în 1924 Premiul Nobel pentru Fiziologie sau Medicină. Munca sa a arătat că măsurarea rapidă, precisă și standardizată poate transforma o curiozitate de laborator într-un test de rutină.

Ce arată o electrocardiogramă, pe scurt

Un traseu normal este alcătuit din mai multe unde care se repetă la fiecare bătaie. Fiecare corespunde unei etape a ciclului cardiac.

Aceste detalii sunt un cadru general. Un traseu poate avea aspect diferit de la o persoană la alta fără ca asta să indice o boală, iar un traseu aparent „curat” nu exclude toate problemele. De aceea electrocardiograma este întotdeauna interpretată împreună cu simptomele, istoricul și alte investigații, de către medic.

Standardizarea derivațiilor

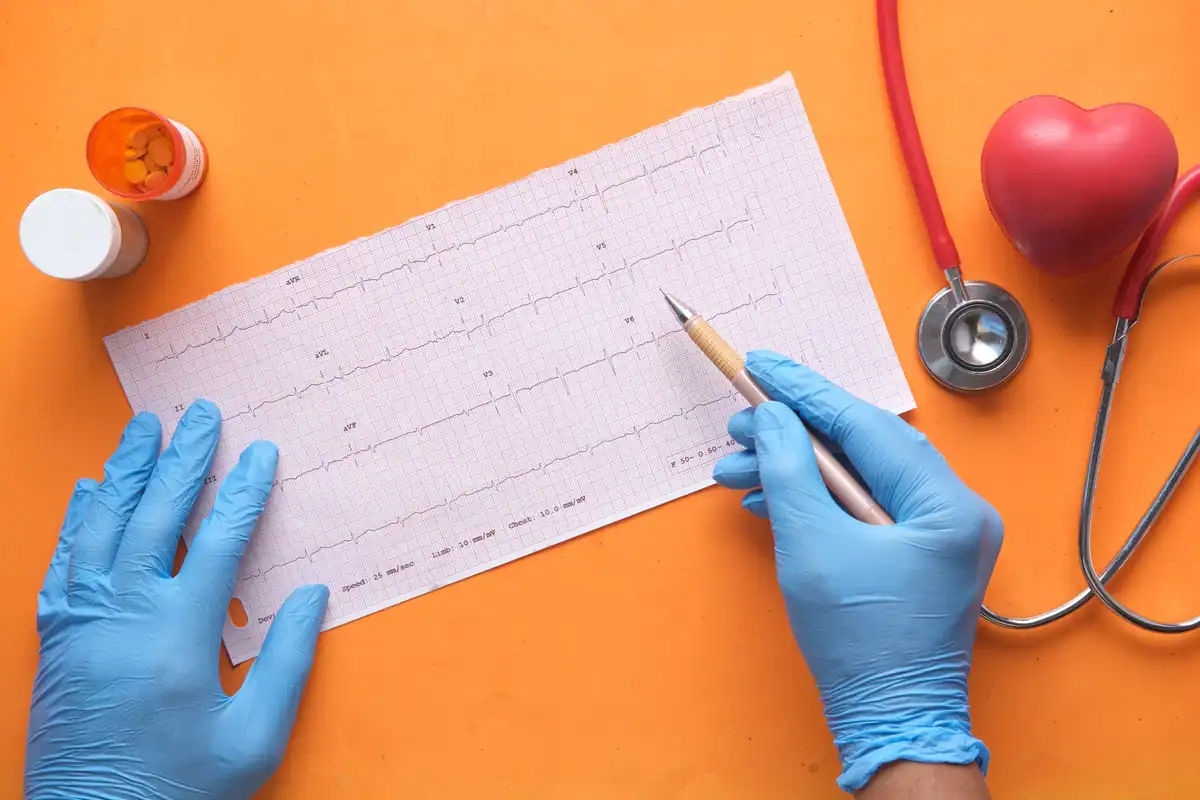

O electrocardiogramă nu este o singură linie, ci un set de „priviri” asupra inimii din unghiuri diferite. Fiecare astfel de privire se numește derivație. Einthoven a descris inițial trei derivații ale membrelor, formate prin combinații între brațul drept, brațul stâng și piciorul stâng. Imaginea lor geometrică este cunoscută drept triunghiul lui Einthoven, o schemă care ajută și azi studenții să înțeleagă cum se orientează semnalul electric.

În deceniile următoare, specialiștii au adăugat derivații suplimentare. Pe la mijlocul secolului al XX-lea s-a ajuns la un standard larg acceptat: derivații pentru membre, la care se adaugă șase derivații plasate pe piept, în poziții bine stabilite. Împreună formează cele 12 derivații cunoscute astăzi. Un astfel de standard a contat enorm: dacă toți medicii plasează electrozii în aceleași locuri, traseele devin comparabile între spitale, țări și chiar epoci diferite.

De ce contează poziția electrozilor

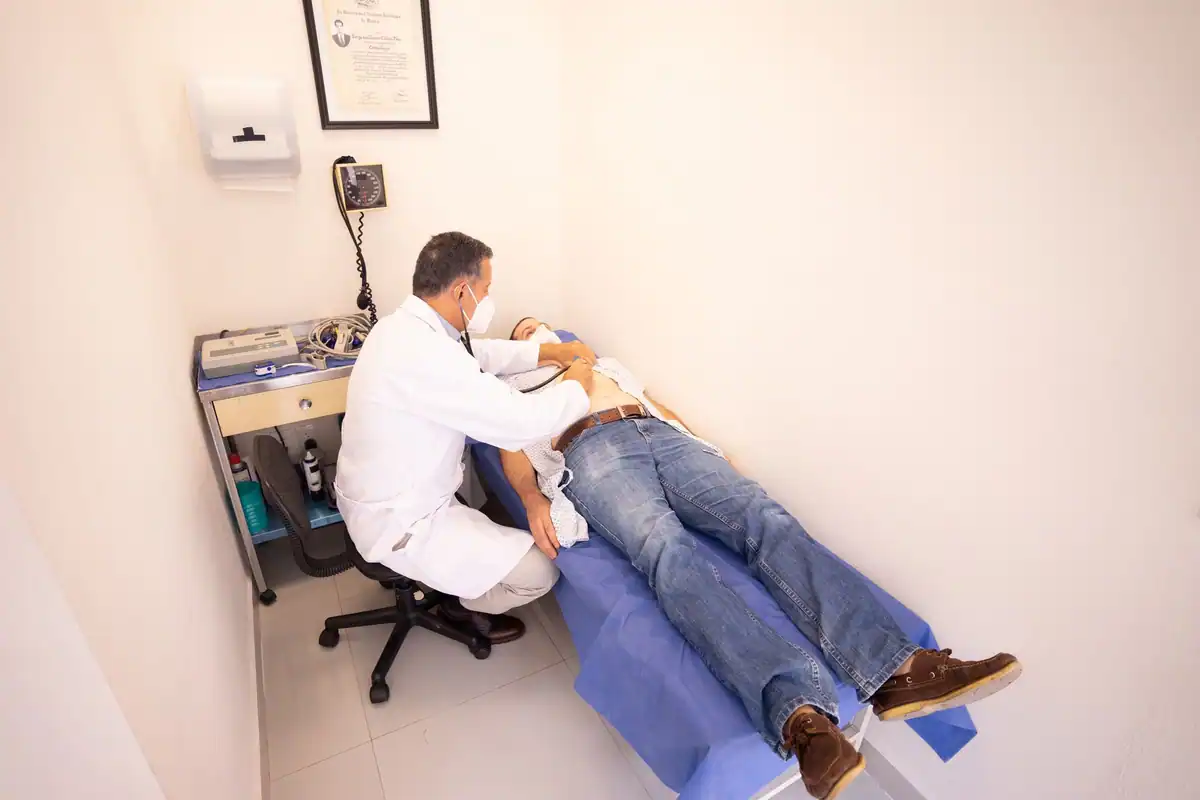

Modificarea poziției unui electrod cu doar câțiva centimetri poate schimba forma unei unde. Din acest motiv, la un consult, tehnicianul sau asistentul respectă puncte de reper de pe torace și cere pacientului să stea întins și relaxat. Mișcarea, tusea sau tremurul mușchilor pot crea „zgomot” pe traseu. Acesta este motivul pentru care ți se spune să nu vorbești în timpul înregistrării.

EKG-ul intră în practica medicală

Odată ce aparatele au devenit mai mici și mai ieftine, electrocardiograma a trecut din laboratoarele de cercetare în cabinete și spitale. În prima jumătate a secolului al XX-lea, cardiologii au asociat tot mai multe aspecte ale traseului cu situații clinice concrete, iar EKG-ul a devenit unul dintre primele teste folosite pentru investigarea durerii în piept, a palpitațiilor sau a leșinului.

Astăzi electrocardiograma se folosește în mai multe contexte:

• în cabinetul medicului de familie sau al cardiologului, ca investigație de rutină ori la apariția unor simptome;
• în camera de gardă și în ambulanță, unde un traseu rapid ajută echipa să decidă pașii următori;
• înainte de unele intervenții chirurgicale, ca parte a evaluării generale;
• în sport, în cadrul controalelor medicale ale sportivilor, conform recomandărilor medicului.

Tehnica a fost completată de alte metode, precum ecografia inimii sau testul de efort, dar nu a fost înlocuită. Rămâne rapidă, ieftină, neinvazivă și repetabilă, motiv pentru care a rămas un instrument de bază.

De la aparatul din cameră la monitorizarea portabilă

Un EKG clasic surprinde doar câteva zeci de secunde. Problemele care apar rar, de exemplu o tulburare de ritm care se manifestă o dată pe zi, pot trece neobservate. Soluția a venit în anii 1940–1950, când biofizicianul Norman Holter a dezvoltat un aparat portabil care înregistra traseul pe durată lungă, în timpul activităților obișnuite. Dispozitivul, numit ulterior monitor Holter, a rămas în uz sub diverse forme.

Evoluția ulterioară a mers spre miniaturizare:

1. Monitorul Holter poartă electrozi lipiți pe piept și înregistrează de obicei 24–48 de ore sau mai mult.
2. Dispozitivele de eveniment sunt activate de pacient când simte un simptom sau pornesc automat la detectarea unei anomalii.
3. Petecele adezive poartă senzorii pe piele timp de câteva zile, fără fire, și sunt mai ușor de suportat.
4. Ceasurile și brățările inteligente pot înregistra un traseu simplificat, cu o singură derivație, și pot semnala un ritm neregulat.

Despre diferența dintre un aparat evaluat ca dispozitiv medical și un gadget de bunăstare, care nu are aceeași valoare de diagnostic, găsești mai multe în articolul despre dispozitive medicale și gadgeturi de wellness. Iar pentru modul în care datele ajung la medic fără deplasare, vezi monitorizarea la distanță în bolile cronice.

Limitele interpretării fără medic

Un traseu EKG pare, la prima vedere, o hartă simplă, dar citirea lui cere pregătire și experiență. O unduire care pare ciudată poate fi o variantă normală, iar o modificare discretă poate avea importanță mare. În plus, programele automate ale aparatelor oferă adesea o interpretare preliminară, care poate fi greșită; ea trebuie verificată de un medic.

Cele mai frecvente limite sunt următoarele:

• o singură înregistrare arată doar momentul respectiv, nu tot ce se întâmplă în restul zilei;
• unele boli ale inimii nu se văd pe un EKG de repaus;
• aparatele de consum, cu o singură derivație, nu pot înlocui evaluarea completă;
• un rezultat „în limite normale” nu exclude un simptom real, iar un rezultat neobișnuit nu înseamnă automat o boală.

Din aceste motive, nu este recomandat să iei decizii privind medicamentele sau efortul fizic pe baza unei interpretări făcute singur sau a unei aplicații. Dacă ai palpitații frecvente, leșin, dificultăți de respirație sau durere în piept, discută cu medicul. Durerea toracică intensă, mai ales dacă este însoțită de transpirații, amețeală sau dificultăți de respirație, este o urgență: sună la 112.

Ce merită reținut despre electrocardiogramă

• Electrocardiograma înregistrează semnalul electric al fiecărei bătăi și s-a bazat pe munca mai multor cercetători, dintre care Waller și Einthoven sunt printre cei mai cunoscuți.
• Galvanometrul cu fir al lui Einthoven a făcut traseul clar și util, iar denumirile undelor P, Q, R, S, T se folosesc și acum.
• Standardul celor 12 derivații permite compararea traseelor între medici și instituții.
• Monitorizarea portabilă, de la Holter la petece și ceasuri, surprinde probleme care apar rar.
• Interpretarea corectă cere medic; un aparat sau o aplicație nu înlocuiesc consultul.
